原標題:SATO CG412條碼打印機操作和配置

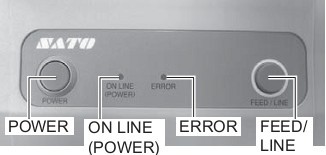

3.1 操作面板

閃爍綠色，指示燈閃爍間隔為200ms

長間隔閃爍綠色，指示燈閃爍間隔為400ms

閃爍紅色，指示燈閃爍間隔為200ms

長間隔閃爍紅色，指示燈閃爍間隔為400ms

3.2 操作模式

你能夠設置打印機為下述的任意一種模式：

①Normal Mode(包括Online/Offline模式)

②User Test print mode(用戶測試打印模式)

③Factory Test print mode(工廠測試打印模式)

④Operation Setting mode(操作設置模式)

●Program download mode(程序下載模式)

●Font download mode(字體下載模式)

●Default setting mode(默認設置模式)

●HEX Dump mode(十六進制除錯模式)

●USB interface(USB接口)

●RS-232C/LAN/IEEE1284 interface(串行/網絡/并行接口)

●Keypad selection(鍵盤選擇)

●Scanner,Smart keyboard(掃描器，智能鍵盤選擇)

打印機按POWER按鈕后，打印機處于Normal Mode模式，ONLINE(POWER)指示燈綠色亮起，ERROR指示燈熄滅。

按住FEED/LINE鍵開機，保持按住FEED/LINE鍵，直到出現所需要的模式然后松開按鍵（如不松開按鍵則在各模式間進行轉換），下面是各種模式對應的指示燈和蜂鳴器的狀態：

操作模式

ONLINE(POWER)指示燈

ERROR指示燈

Buzzer蜂鳴器

User Test print mode(用戶測試打印模式)

熄滅 變?yōu)?綠色

紅色亮起 變?yōu)?熄滅

一聲短鳴

Factory Test print mode(工廠測試打印模式)

綠色亮起 變?yōu)?熄滅

熄滅 變?yōu)?紅色亮起

兩聲短鳴

Operation Setting mode(操作設置模式)

熄滅 變?yōu)?綠色閃爍

紅色亮起 變?yōu)?熄滅

三聲短鳴

3.3 User Test print mode(用戶測試打印模式)

這個模式用來測試打印標簽，用來診斷目的。

確保標簽和碳帶正確安裝。

操作步驟如下：

操作步驟

打印機狀態

ONLINE(POWER)指示燈

ERROR指示燈

Buzzer蜂鳴器

1、當按住FEED/LINE鍵開機，并保持按住FEED/LINE鍵

Printer Start-up

2、當ONLINE(POWER)指示燈變?yōu)榫G色亮起并且蜂鳴器一聲短鳴后，松開FEED/LINE鍵

User Test print mode

一聲短鳴

User Test print mode激活，并暫停

3、按一下FEED/LINE鍵，開始測試打印

開始測試打印

4、再按一次FEED/LINE鍵后，暫停打印

測試打印暫停

關機后，退出用戶測試打印模式。

3.4 Factory Test print mode(工廠測試打印模式)

這個模式用來測試打印標簽，用來診斷目的。

確保標簽和碳帶正確安裝。

操作步驟如下：

操作步驟

打印機狀態

ONLINE(POWER)指示燈

ERROR指示燈

Buzzer蜂鳴器

1、當按住FEED/LINE鍵開機，并保持按住FEED/LINE鍵

Printer Start-up

2、當ERROR指示燈變?yōu)榧t色亮起并且蜂鳴器兩聲短鳴后，松開FEED/LINE鍵

User Test print mode

一聲短鳴

Factory Test Print Mode

兩聲短鳴

Factory Test Print Mode激活，并暫停

3、按一下FEED/LINE鍵，開始測試打印

開始測試打印

4、再按一次FEED/LINE鍵后，暫停打印

測試打印暫停

關機后，退出用戶測試打印模式。

3.5 Operation Setting mode(操作設置模式)

●Program download mode(程序下載模式)

●Font download mode(字體下載模式)

●Default setting mode(默認設置模式)

●HEX Dump mode(十六進制除錯模式)

●USB interface(USB接口)

●RS-232C/LAN/IEEE1284 interface(串行/網絡/并行接口)

●Keypad selection(鍵盤選擇)

●Scanner,Smart keyboard(掃描器，智能鍵盤選擇)

操作步驟如下：

操作步驟

打印機狀態

ONLINE(POWER)指示燈

ERROR指示燈

Buzzer蜂鳴器

1、當按住FEED/LINE鍵開機，并保持按住FEED/LINE鍵

Printer Start-up

2、當ONLINE(POWER)指示燈變?yōu)榫G色閃爍并且蜂鳴器三聲短鳴后，松開FEED/LINE鍵

User Test print mode

一聲短鳴

Factory Test Print Mode

兩聲短鳴

Operation Setting Mode

三聲短鳴

3、重復按動FEED/LINE鍵去選擇所需的操作設置模式

Program Download Mode

三聲短鳴

Font Download Mode

Default setting Mode

HEX Dump Mode

USB interface

RS-232C/LAN/IEEE1284 interface

Keypad(selected)

Scanner/Smart keyboard(selected)

4、當所需設置被選擇后，按住FEED/LINE鍵至少3秒以上，直到ONLINE(POWER)和ERROR指示燈都熄滅為止松開FEED/LINE鍵

確認所選擇的模式

一聲短鳴

完成功能設置

Download Mode除外，下載模式時ERROR指示燈一直保持紅色

三聲短鳴

5、按下POWER按鈕去關閉打印機，然后再打開打印機

重啟打印機后，所選模式將生效

3.6 Default setting mode(默認設置模式)參數

當選擇了Default setting mode并執行后，打印機恢復到工廠默認設置，各參數如下表所示： 打印機參數

3.7 打印機配置設置

你可以通過SBPL命令來設置打印機，或者通過Utilities Tool application來設置打印機。
